Planetariska växellådor: En djupgående guide till typer, applikationer och fördelar

I. Introduktjagon tjagll planetära växellådeller

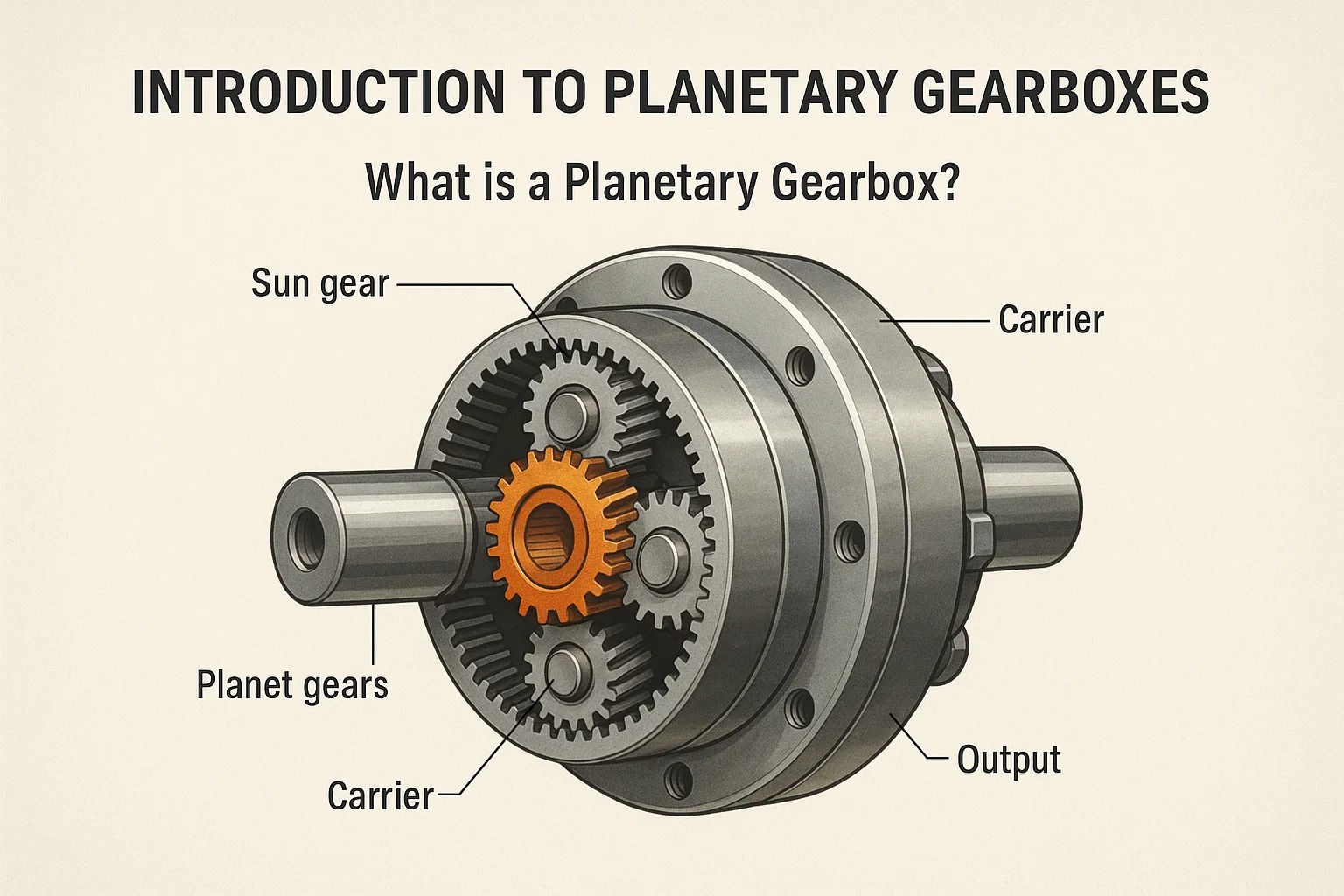

1. Vad är en planetväxellåda?

En planetväxellåda, även känd som en epjagcykljagsk växellåda, är ett sofistikerat växelsystem som kännetecknas av dess unika arrangemang av växlar. Till skillnad från traditionella parallella axlares växellådor, består en planetväxellåda av en central "sol" växel, en yttre "ring" växel (inre växel) och flera "planet" växlar som kretsar kring solväxeln medan du mesherar med både solen och ringväxeln. Dessa planetväxlar är vanligtvis monterade på en rörlig "bärare", som dikterar deras omloppsrörelse. Detta koncentriska arrangemang möjliggör en effektiv fördelning av belastning mellan flera växlar, vilket leder till exceptionella prestochaegenskaper. Den primära funktionen för en planetväxellåda är att tillhochahålla betydoche momentmultiplikation och hastighetsminskning i ett anmärkningsvärt kompakt utrymme.

2. Kort historia och utveckling

De grundläggande principerna bakom epicyklisk växel kan spåras tillbaka till forntida tider, med tidiga tillämpningar som finns i astronomiska klockor och andra intrikata mekaniska enheter. Men den moderna planetväxellådan, som vi känner till den idag, började ta form med industrialiseringens tillkomst och den ökande efterfrågan på kraftfulla men ändå kompakta kraftöverföringslösningar.

Tidiga planetära växelsdesign var ofta komplexa att tillverka och benägna att problem relaterade till lastdistribution och slitage. Betydande framsteg inom materialvetenskap, precisionsbearbetning och växelgeometri har lett till de mycket effektiva, pålitliga och hållbara planetväxellådorna som finns tillgängliga idag. Utvecklingen har sett en övergång från rudimentära mönster till högt konstruerade system som kan hantera enormt vridmoment, arbeta med höga hastigheter och bestående hårda miljöförhållanden. Utvecklingen av avancerade smörjmedel och tätningsteknologier har ytterligare förbättrat deras prestanda och livslängd. Idag spelar datorstödd design (CAD) och FINIT Element Analysis (FEA) avgörande roller för att optimera planetariska växellådesdesign för specifika applikationer, vilket driver gränserna för deras kapacitet.

3. Fördelar med planetära växellådor

Planetära växellådor erbjuder en övertygande uppsättning fördelar som gör dem till ett föredraget val över ett brett spektrum av industrier. Deras unika design ger i sig flera viktiga fördelar:

• Hög vridmomentdensitet: Den kanske mest betydande fördelen är deras förmåga att överföra mycket högt vridmoment inom en relativt liten volym. Detta beror på lastdelningsfunktionerna bland flera planetväxlar, vilket effektivt multiplicerar kontaktområdet och distribuerar stress.
• Kompakt storlek: Det koncentriska arrangemanget av växlar möjliggör en mycket kompakt och rymdbesparande design. Detta är avgörande i applikationer där rymden är till en premium, till exempel robotik, flyg- och bärbara maskiner.
• Hög effektivitet: Planetära växellådor är kända för sin högkraftöverföringseffektivitet, ofta överstiger 95% i ett enda steg. Detta tillskrivs den rena rullande kontakten mellan växeltänderna, vilket minimerar friktionsförluster jämfört med andra växelarrangemang.
• Utmärkt positionsnoggrannhet och styvhet: Den balanserade lastfördelningen och styva konstruktionen av planetära växellådor bidrar till minimal motreaktion (spelet mellan meshing -växlar) och hög vridstyvhet. Detta gör dem idealiska för applikationer som kräver exakt rörelsekontroll, till exempel industriell automatisering och robotik.
• Låg brus och vibförhållandener: De flera kontaktpunkterna och balanserade roterande komponenter i en planetarisk växellåda leder till en mjukare drift och minskade brus- och vibrationsnivåer jämfört med konventionella växellådor.
• Mångsidiga växelförhållanden: Genom att variera antalet tänder på solen, planeten och ringväxlarna och genom att stapla flera steg kan ett brett spektrum av reduktionsförhållanden uppnås, vilket serverar olika applikationskrav.
• Koaxial axelarrangemang: Både ingångs- och utgångsaxlarna är vanligtvis koaxiella, förenklande maskindesign och integration. Detta eliminerar behovet av offsetaxlar och tillhörande monteringskomplexitet.
• Hållbarhet och lång livslängd: Med korrekt smörjning och underhåll bidrar de robusta designen och lastdelningsfunktionerna för planetära växellådor till en lång operativ livslängd, även under krävande förhållanden.

Dessa fördelar gör kollektivt planetära växellådor till en oumbärlig komponent i många moderna mekaniska system och driver innovation och effektivitet i branscher.

Ii. Arbetsprincip för planetväxellådor

Den anmärkningsvärda prestandan för en planetväxellåda härrör från dess geniala interna konfiguration och hur dess komponenter interagerar. Att förstå denna mekanism är nyckeln till att uppskatta dess utbredda användbarhet.

1. Komponenter: solväxel, planetväxlar, ringväxel, bärare

En typisk planetväxellåda, i sin mest grundläggande form, består av fyra grundläggande komponenter, var och en spelar en kritisk roll i kraftöverföringsprocessen:

• Solutrustning: Detta är den centrala växeln, analog med solen i vårt solsystem (därav namnet "planetary"). Det är vanligtvis ingångsutrustningen i en hastighetsreduktionskonfiguration eller utgångsutrustningen i en hastighetsökande konfiguration. Det meshes externt med planetväxlarna.
• Planet Gears: Dessa är vanligtvis två eller flera växlar som kretsar runt den centrala solväxeln. De mesh med både solväxeln och de inre tänderna på ringväxeln. Planetväxlarna är ansvariga för att distribuera lasten och överföra kraft från solväxeln till ringväxeln eller bäraren, eller vice versa. Antalet planetväxlar påverkar systemets belastningskapacitet och balans.
• Ringutrustning (annulus växel / inre växel): Detta är en yttre växel med inre tänder som mesh med planetväxlarna. Det kapslar in sol- och planetväxlarna. Ringväxeln kan vara stationär, fungera som reaktionsmedlem, eller det kan drivas eller ge utgången. Dess inre tänder ger en stabil och robust kontaktyta för planetväxlarna.
• Bärare (planet bärare / arm): Detta är en strukturell komponent som håller planetväxlarna på plats och behåller sitt avstånd runt solväxeln. Planetväxlarna är vanligtvis monterade på axlar som är fixerade på bäraren, vilket gör att de kan rotera på sina egna yxor och samtidigt rotera runt solväxeln. Bäraren kan fungera som ingång, utgång eller en stationär komponent, beroende på önskad kinematisk konfiguration.

Detta unika, koaxiala arrangemang av växlar gör det möjligt att hysas hela växeln i ett kompakt cylindriskt hölje, vilket är en viktig designfördel.

2. Hur växlarna interagerar

Interaktionen mellan dessa fyra komponenter bestämmer växellådans hastighetsminskning, momentmultiplikation och rotationsriktning. Den operativa principen förlitar sig på att fixa en av de tre huvudroterande komponenterna (sol, bärare eller ringväxel) och sedan använda en annan som ingång och den tredje AS -utgången.

Låt oss överväga den vanligaste konfigurationen för hastighetsminskning:

• Input: De Solutrustning drivs vanligtvis av en motor.
• Stillastående: De Ring Gear hålls fast (förhindras från att rotera).
• Produktion: De Bärare blir utgångsaxeln.

I denna installation:

1. När solväxeln roterar driver den meshingplanetväxlarna.
2. Eftersom planetväxlarna också är meshing med stillastående Ring Gear, de tvingas "gå" eller rulla längs insidan av ringväxeln.
3. Denna rullande rörelse får planetväxlarna att kretsa runt solväxeln och bär deras stöd bärare med dem.
4. Eftersom planetväxlarna rullar och kretsar, roterar bäraren med en mycket långsammare hastighet än ingångssolväxeln, vilket effektivt minskar hastigheten och multiplicerar vridmomentet.

Andra konfigurationer är möjliga:

• Fast bärare: Om transportören hålls stationär fungerar systemet som en standardväxelreduktion där solen driver planeterna, som sedan driver ringväxeln. Detta arrangemang kan användas för hastighetsminskning eller ökning, ofta med olika utgångsriktningar.
• Fast solutrustning: Om solväxeln hålls stationär och ringväxeln drivs (ingång) kan bäraren bli utgången, vilket resulterar i ett annat reduktionsförhållande.

Skönheten i den planetära designen ligger i dess förmåga att distribuera lasten över flera planetväxlar. Varje planet växel har en del av det totala vridmomentet, vilket leder till:

• Ökad lastkapacitet: Lasten delas, så varje växeltand upplever mindre stress jämfört med ett konventionellt växeltåg där all belastning överförs genom en enda nätpunkt.
• Smidigare operation: Flera kontaktpunkter minskar vibrationer och buller.
• Större effektivitet: Den rena rullande verkan mellan kugghjulen minimerar glidfriktion.

3. Växelförhållande beräkning

Växelförhållandet (i) för en planetarisk växellåda beror på vilka komponenter som är fixerade, ingång och utgång, såväl som antalet tänder på solväxeln ( Z s ​ ), ringväxel ( Z r ​ ) och planetväxlar ( Z p ​ ). Medan antalet planetväxlar ( N p ​ ) påverkar lastkapaciteten, den påverkar inte direkt ratio sig.

Låt oss överväga den vanligaste konfigurationen där Ringväxeln är fixerad (stationär) , De Sun Gear är ingången och Bärare är utgången .

Förmeln för växelförhållandet (i) i denna vanliga konfiguration (ingångshastighet / utgångshastighet) är:

i = 1 Z r / Z s

Där:

• Z r ​ = Antal tänder på ringväxeln
• Z s ​ = Antal tänder på solutrustningen

Exempel: Om en planetväxellåda har en solväxel med 20 tänder ( Z s ​ = 20 ) och en ringväxel med 80 tänder ( Z r ​ = 80 ), och ringväxeln är fixad:

i = 1 80/20 = 1 4 = 5

Detta innebär för varje 5 rotationer av ingångssolväxeln, utgångsbäraren kommer att rotera en gång. Hastigheten reduceras med en faktor på 5 och vridmomentet multipliceras med en faktor på 5 (ignorerar effektivitetsförluster).

Viktiga anteckningar om växelförhållandet:

• För planetära växellådor med flera steg är det totala växelförhållandet produkten från de enskilda förhållandena för varje steg. Till exempel, om du har två steg, var och en med ett förhållande på 5: 1, skulle det totala förhållandet vara 5 × 5 = 25 : 1 .
• Andra konfigurationer (t.ex. fast sol, ingångsring, utgångsbärare) har olika förhållandesformler. Den allmänna formeln, härledd med hjälp av Willis -ekvationen, är ett kraftfullt verktyg för att beräkna förhållanden i alla epicykliska växel.

Att förstå dessa grundläggande komponenter och deras dynamiska interaktion är avgörande för både design och val av planetväxellådor för specifika applikationer.

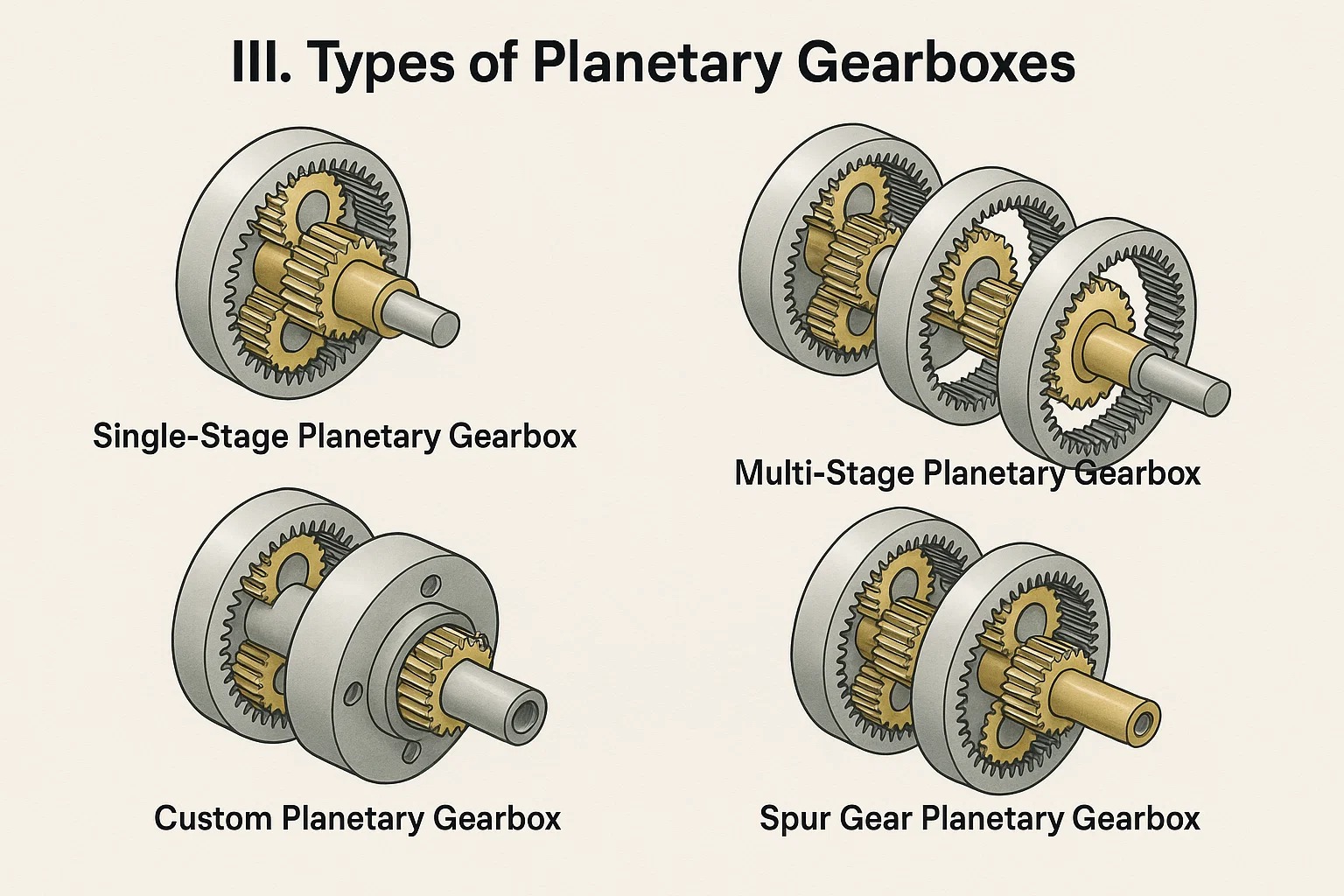

Iii. Typer av planetväxellåda

Medan de grundläggande komponenterna i en planetväxellåda förblir konsekventa (sol, planet, ring, bärare), variationer i deras arrangemang, antalet steg och vilken typ av växlar som används leder till olika konfigurationer, var och en optimerad för specifika prestanda och applikationer.

1. Planetariska växellådor med enstegs

En planetväxellåda med en steg är den enklaste formen, som består av en uppsättning sol-, planet- och ringväxlar med motsvarande bärare.

• Strukturera: Den består av en central solväxel, flera planetväxlar som är meshing med solen, en planetbärare som håller planetväxlarna och en yttre ringväxel med planeterna.
• Drift: Kraft matas vanligtvis genom solväxeln, ringväxeln hålls stationär och utgången tas från bäraren (för hastighetsminskning).
• Egenskaper:
  • Kompaktitet: Extremt kompakt för den uppnådda reduktionsförhållandet.
  • Effektivitet: Mycket hög effektivitet, som ofta överstiger 97% för ett enda steg.
  • Begränsat förhållande intervall: Det maximala praktiska reduktionsförhållandet för ett enda steg är i allmänhet begränsat (t.ex. vanligtvis från 3: 1 upp till cirka 10: 1 eller 11: 1). Att uppnå högre förhållanden i ett enda steg skulle kräva en mycket liten solväxel relativt ringväxeln, vilket kan leda till problem med tandstyrka och antalet planetväxlar som kan monteras.
  • Applikationer: Idealisk för applikationer som kräver måttlig hastighetsminskning, hög vridmomentdensitet och exakt rörelsekontroll i ett litet fotavtryck, såsom små robotik, servomotoriska applikationer och automatiserade monteringslinjer.

2. Planetariska växellådor med flera steg

När högre reduktionsförhållanden krävs, eller när en mycket specifik utgångshastighet behövs för att ett enda steg inte kan tillhandahålla effektivt, kombineras flera planetsteg i serie.

• Strukturera: En planetär växellåda med flera steg består av två eller flera enskilda planetväxlar anslutna i följd. Utgångsbäraren i det första steget fungerar ofta som ingångsolväxeln för nästa steg, eller en mellanliggande axel ansluter stegen.
• Drift: Det totala växelförhållandet är produkten från de enskilda förhållandena för varje steg. Till exempel kommer en tvåstegs växellåda med ett 5: 1-förhållande i det första steget och ett 4: 1-förhållande i det andra steget att ge ett totalt förhållande på 20: 1.
• Egenskaper:
  • Höga reduktionsförhållanden: Kan uppnå mycket höga växelförhållanden (t.ex. från 15: 1 upp till flera hundratals eller till och med tusentals till en).
  • Ökad längd: Den totala längden på växellådan ökar med antalet steg, även om den förblir relativt kompakt jämfört med flerstegs parallella axelväxellådor för motsvarande förhållanden.
  • Något minskad effektivitet: Även om varje steg är mycket effektivt, finns det en liten effektivitetsförlust med varje ytterligare steg. Emellertid förblir den totala effektiviteten vanligtvis mycket hög (t.ex. 90-95% för flersteg).
  • Applikationer: Viktigt används i tunga industriella maskiner, vindkraftverk, solspårningssystem, stor robotik, konstruktionsutrustning och var som helst mycket högt vridmoment och låga utgångshastigheter behövs i en relativt kompakt formfaktor.

3. Anpassade planetära växellådor

Utöver standard-hyllenheter är anpassade planetära växellådor utformade och tillverkade för att uppfylla mycket specifika och ofta unika applikationskrav som inte kan uppfyllas av lättillgängliga lösningar.

• Designöverväganden: Anpassning kan innebära:
  • Specifika växelförhållanden: Icke-standard eller extremt höga/låga förhållanden.
  • Material: Användning av specialiserade material för extrema temperaturer, frätande miljöer eller viktminskning (t.ex. flyg- och rymdapplikationer).
  • Tätning och smörjning: Lösningar för vakuummiljöer, krav på livsmedelskvalitet eller högtrycksapplikationer.
  • Montering och integration: Unika flänskonstruktioner, axelkonfigurationer (ihålig axel, splittad axel, integrerad motor) eller bostadsformer för att passa in i begränsade utrymmen.
  • Glapp: Ultra-låga bakslagskrav för precisionsrörelsekontroll.
  • Buller/vibration: Designmodifieringar för extremt tyst drift.
  • Duty Cycle & Life: Konstruerad för exceptionellt långa livslängd eller specifika lastcykler.
• Fördelar: Precis optimerad prestanda för den avsedda applikationen, vilket ofta leder till förbättrad systemeffektivitet, tillförlitlighet och livslängd.
• Applikationer: Vetenskapliga instrument med hög precision, försvarsapplikationer, specialiserade flyg- och rymdsystem, skräddarsydda automatiserade maskiner, medicintekniska produkter och nischindustriutrustning där standardlösningar är otillräckliga.

4. Spur Gear Planetary Gearboxes

Denna klassificering hänvisar till den typ av tänder som används på solen, planeten och ringväxlarna. Spurväxlar är den vanligaste och grundläggande typen av redskap.

• Egenskaper:
  • Raka tänder: Tänderna är raka och parallella med rotationsaxeln.
  • Enkelhet och kostnadseffektivitet: Enklare och i allmänhet billigare att tillverka än spiralformade växlar.
  • Hög effektivitet: Utmärkt effektivitet, särskilt i väl anpassade system.
  • Radiella belastningar: Generera endast radiella krafter (ingen axiell drivkraft).
  • Buller: Kan vara bullrare än spiralformade växlar, särskilt vid högre hastigheter, på grund av att hela tanden engagerar sig samtidigt ("slagbelastning").
• Applikationer: Används allmänt i ett stort antal applikationer där effektivitet och kostnad är primära överväganden och måttliga ljudnivåer är acceptabla. Detta inkluderar mest allmänna industriella automatisering, elverktyg och många kompakta drivsystem.

5. Helical Gear Planetary växellådaes

Heliska växlar har tänder som skärs i en vinkel mot redskapet och bildar en spiral.

• Egenskaper:
  • Vinklade tänder: Tänderna är vinklade relativt rotationsaxeln.
  • Smidigare engagemang: De vinklade tänderna engagerar sig gradvis, från ena änden till den andra, vilket leder till tystare och jämnare operation.
  • Högre belastningskapacitet: Det gradvisa engagemanget innebär att fler tänder är i kontakt vid varje given tidpunkt, vilket gör att de kan hantera högre belastningar för samma växelstorlek jämfört med spårväxlar.
  • Axiell drivkraft: Generera en axiell tryckkraft längs axeln, som kräver lämpliga trycklager för att hantera.
  • Tillverkningskomplexitet: Mer komplex och dyrt att tillverka än stimulära växlar.
• Applikationer: Föredraget i applikationer där brusreducering, vibrationssuppression och högre belastningskapacitet är kritiska. Detta inkluderar robotik med hög precision, höghastighetsmaskiner, bilöverföringar, vindkraftverk och tunga industriella enheter där smidig kraftöverföring är av största vikt.

Att välja mellan Spur och Helical Gear Planetary Gearbox beror på applikationens specifika krav angående buller, lastkapacitet, kostnad och designkomplexitet.

Iv. Applikationer av planetväxellåda

Den unika kombinationen av hög vridmomentdensitet, kompakt storlek, hög effektivitet och precision gör planetära växellådor nödvändiga över ett stort antal industrier. Deras mångsidighet gör att de kan sömlöst integreras i system som sträcker sig från robotik med hög precision till tunga industrimaskiner.

1. Industrial Automation

Inom industriell automatisering är planetära växellådor en hörnsten för att uppnå exakt och tillförlitlig rörelsekontroll. Deras förmåga att leverera högt vridmoment med minimal motreaktion är avgörande för korrekt positionering och rörelse av automatiserade maskiner.

• Transportsystem: Ge nödvändigt vridmoment och hastighetsminskning för effektiv och kontrollerad rörelse av varor längs produktionslinjerna. Deras kompakta storlek möjliggör integration i rymdbegränsade transportkonstruktioner.
• Förpackningsmaskiner: Avgörande för exakt synkronisering av olika maskinelement som fyllmedel, tätare och etikett. Noggrannheten för planetväxellådor säkerställer konsekvent produktkvalitet och hög genomströmning.
• Utskriftsutrustning: Väsentligt för den exakta inriktningen och rörelsen av rullar och plattor, säkerställer högkvalitativ utskriftsregistrering och konsekvent produktion i kommersiella tryckpressar.
• Materialhantering: Används i automatiserade guidade fordon (AGV: er), automatiserade lagrings- och återvinningssystem (AS/RS) och olika hissar och lyftanordningar där kontrollerad rörelse och hög belastningskapacitet krävs.
• Skär- och svetsmaskiner: Ge de exakta positionerings- och matningshastigheterna som är nödvändiga för intrikata skärvägar och exakta svetsoperationer.

2. Robotik

Planetära växellådor är nästan synonyma med modern robotik på grund av deras grundläggande roll för att uppnå smidighet, styrka och precision som robotsystem kräver.

• Artikulerade robotar: Integrerade i lederna med robotarmar (t.ex. 6-axelrobotar) för att tillhandahålla det nödvändiga vridmomentet för att lyfta och manipulera tunga belastningar samtidigt som hög positionsnoggrannhet bibehålls för repeterbara uppgifter.
• Samarbetsrobotar (Cobots): Deras låga bakslag och smidiga operation bidrar till den exakta och säkra interaktionen som krävs för kuller som arbetar tillsammans med mänskliga operatörer.
• Servicerobotar: Används i mobila robotplattformar för navigering och rörelse, såväl som i manipulatorarmar för uppgifter i olika servicebranscher.
• Exoskeletoner: Tillämpas i drivna exoskeletoner för medicinsk rehabilitering eller industriell hjälp, vilket ger det nödvändiga ledmomentet för mänsklig förstärkning.

3. Aerospace

I flygindustrin gör premien för viktminskning, tillförlitlighet och precision planetära växellådor till ett idealiskt val för många kritiska tillämpningar.

• Flygplan ställdon: Används i kontrollytans ställdon (klaffar, aileroner, roder), landningsutrustningssystem och tryckomvändare, där högt vridmoment i ett kompakt och lätt paket är viktigt för säkerhet och prestanda.
• Helikopterrotorenheter: Medan huvudrotorväxellådor är mycket komplexa, är planetsteg ofta integrerade komponenter på grund av deras lastdelningsförmåga och höga reduktionsförhållanden, som är kritiska för att överföra kraft från motorn till rotorn.
• Satellit- och rymdskeppsmekanismer: Använda i antennpekningssystem, mekanismer för utplacering av soluppsättning och robotarmar på rymdfordon, där exakt rörelse i extrema miljöer är av största vikt.

4. Automotive

Planetära växellådor är en grundläggande komponent i många fordonsapplikationer, särskilt i sändningar.

• Automatiska överföringar: Kärnan i de flesta automatiska växellådor använder flera planetväxeluppsättningar för att ge olika växelförhållanden utan att avbryta kraftflödet. Detta möjliggör smidiga och sömlösa växlar.
• Hybridfordonsenheter: Används i kraftdelningsanordningar inom hybrid-drivlinor för att kombinera kraft från förbränningsmotorn och elmotor, vilket möjliggör effektiv energihantering.
• Electric Vehicle (EV) drivlinor: Även om det är enklare än isöverföringar, använder vissa EV: er fortfarande enstaka eller flerstegs planetära växellådor för optimal minskning av motorhastighet och vridmoment till hjulen.
• Begränsade glidskillnader: Vissa differentiella mönster innehåller planetväxlar för att hantera kraftfördelning mellan hjul, vilket förbättrar dragkraften.

5. Solspårningssystem

För att maximera energifångst måste solpaneler exakt spåra solens rörelse under dagen. Planetära växellådor är avgörande för denna exakta rörelse.

• Enkelt trackers: Ge drivkraften för paneler att luta längs en axel och optimera deras vinkel relativt solen.
• Trackers med dubbla axlar: Aktivera mer komplexa rörelser, vilket gör att paneler kan spåra både azimut (horisontell vinkel) och höjd (vertikal vinkel) i solen. Den höga precisionen och robustheten hos planetära växellådor säkerställer tillförlitlig långsiktig drift i utomhusmiljöer.

6. vindkraftverk

Planetära växellådor är en kritisk komponent i drivlinan för de flesta vindkraftverk med flera megawatt och överbryggar klyftan mellan den långsamt roterande rotorn och höghastighetsgeneratorn.

• Huvudväxellådan: Den primära applikationen ligger inom den huvudsakliga växellådan som förbinder vindkraftverkets långsamma rotorblad (lågt varvtal, högt vridmoment) till den mycket snabbare spinnande elektriska generatorn (högt varvtal, lägre vridmoment). Planetsteg är mycket effektiva för denna betydande hastighetsökning och vridmomentomvandling.
• Pitch and Yaw Systems: Mindre planetväxellådor används också i tonhöjdssystemen (styrande bladvinkel) och gäsesystem (orienterar nacellen i vinden) för att ge de exakta och kraftfulla rörelserna som krävs för optimal energifångst och säkerhet.

7. Förpackningsmaskiner

Som nämnts kort under industriell automatisering förlitar sig förpackningsmaskiner starkt på precisionen och höga cykelhastigheter som möjliggörs av planetväxellådor.

• Fyllningsmaskiner: Säkerställa korrekt volymdispensering.
• Tätningsmaskiner: Ge konsekvent tryck och tidpunkt för tätning.
• Märkningsmaskiner: Garantera exakt etikettplacering med höga hastigheter.
• Kartong- och palletiseringsmaskiner: Leverera de kontrollerade rörelserna för att forma, fylla, täta och stapla paket. Den låga motreaktionen och den kompakta naturen hos planetväxellådor är väsentlig för de synkroniserade, höghastighetsoperationer som är karakteristiska för moderna förpackningslinjer.

8. Tryckutrustning

Efterfrågan på högkvalitativa, höghastighets- och konsekvent produktion i tryckindustrin gör planetära växellådor till ett idealiskt val.

• Offsetpressar: Används i drivmekanismerna för plattcylindrar, filtcylindrar och intryckscylindrar, vilket kräver extremt exakt registrering och smidig rotation för att förhindra spöke eller felavtryck.
• Digitala pressar: Medan de skiljer sig åt i teknik kan element som pappersmatningsmekanismer och specifika tryckhuvudpositioneringssystem dra nytta av den kompakta och exakta naturen hos planetära växellådor.
• Flexografiska och gravurepressar: I likhet med offset kräver dessa pressar noggrann kontroll av rullhastigheter och spänningssystem, där planetväxellådor tillhandahåller det nödvändiga vridmomentet och precisionen.

De olika applikationerna belyser anpassningsförmågan och kritiska rollen för planetväxellådor i moderna industriella och tekniska framsteg.

Jämförelser av planetariska växellådor

Här är tabeller som sammanfattar de viktigaste egenskaperna för olika planetväxellåda typer:

Planetary Gearbox Type Jämförelse: Enstegs mot flera steg

Planetary Gearbox Gear Type Jämförelse: Spur Gear vs. Helical Gear

V. Fördelar

Den unika designen och driftsprinciperna för planetära växellådor ger dem flera betydande fördelar jämfört med andra växeltränskonfigurationer. Dessa fördelar är just därför de är det föredragna valet i ett stort antal krävande applikationer där prestanda, utrymme och effektivitet är av största vikt.

1. Hög vridmomentdensitet

En av de mest övertygande fördelarna med planetära växellådor är deras exceptionella momentdensitet . Detta hänvisar till deras förmåga att överföra en mycket hög mängd vridmoment relativt deras fysiska storlek och vikt.

• Lastdelning: Det främsta skälet till denna höga vridmomentdensitet är fördelningen av lasten bland flera planetväxlar. I en konventionell parallell axelväxellåda överförs hela belastningen vanligtvis genom en enda nätpunkt mellan en förare och en driven växel. Däremot delas vridmomentet i ett planetsystem mellan alla planetväxlar (t.ex. 3 eller 4 planetväxlar), vilket effektivt multiplicerar kontaktområdet som överför kraften.
• Stressfördelning: Denna belastningsdelning innebär att varje enskild växeltand upplever mindre stress jämfört med ett system med ett mesh som hanterar samma totala vridmoment. Detta gör det möjligt för mindre växlar att överföra större kraft, eller för större växlar att överföra betydligt högre kraft utan att öka deras fysiska dimensioner proportionellt.
• Kompakt kraft: Denna inneboende designkarakteristik gör planetära växellådor idealiska för applikationer där utrymmet är begränsat men hög kraftöverföring krävs, vilket ger mer kraft i ett mindre kuvert.

2. Kompakt storlek

De kompaktstorlek Planetariska växellådor är en direkt följd av deras koaxiella och koncentriska design.

• Koaxial ingång/utgång: Till skillnad från traditionella växellådor där ingångs- och utgångsaxlar ofta är förskjutna, har planetära växellådor vanligtvis sina ingångs- och utgångsaxlar inriktade på samma axel. Denna koaxiella arrangemang effektiviserar maskindesign och integration, vilket eliminerar behovet av komplexa axeljusteringar eller ytterligare utrymme för offsetväxlar.
• Rymdeffektivitet: Växlarna är koncentriskt ordnade med planeten växlar som kretsar runt inuti ringväxeln runt solväxeln. Detta interna arrangemang minimerar växellådans övergripande fotavtryck jämfört med externa växelsätt som kräver mer utrymme för parallella axlar och större höljen för att rymma växelspännen.
• Integrationsfördelar: Detta kompakta fotavtryck är kritiskt viktigt i moderna maskiner, där miniatyrisering och effektiv användning av utrymme är viktiga designdrivare. Det möjliggör mer komplex funktionalitet i mindre produkter, minskar den totala maskinstorleken och vikten och förenklar installationen.

3. Hög effektivitet

Planetära växellådor är mycket uppskattade för sina imponerande kraftöverföringseffektivitet når ofta upp till 97% eller mer per steg.

• Rullande kontakt: Det främsta skälet till denna höga effektivitet är övervägande av rullande kontakt mellan växeltänderna. Till skillnad från vissa andra växeltyper som involverar en högre grad av glidfriktion är planetväxlarna i relativt till sol- och ringväxlarna till stor del en rullande rörelse. Rullande friktion är i sig lägre än glidfriktion, vilket minimerar energiförluster som är på grund som värme.
• Balanserade krafter: Den symmetriska fördelningen av planetväxlar runt solväxeln hjälper till att balansera radiella krafter inom växellådan. Detta minskar böjmomenten på axlar och lager, vilket leder till mindre friktion och slitage och ytterligare bidrar till högre effektivitet och förlängd livslängd.
• Minskad energiförbrukning: Högre effektivitet innebär direkt mindre energiavfall, lägre driftstemperaturer och i slutändan lägre driftskostnader för utrustningen. Detta är en viktig faktor i energikrävande industrier och batteridrivna applikationer.

Utöver dessa kärnfördelar bidrar den unika utformningen av planetära växellådor i sig till flera andra gynnsamma egenskaper:

• Låg bakslag och hög styvhet: Den styva, lastdelande designen med flera meshingpunkter ger i sig mycket lågt motreaktion och hög vridningsstyvhet. Detta är avgörande för applikationer som kräver hög precision och repeterbar rörelse, såsom robotik och CNC -maskiner.
• Tyst operation: Belastningsdelningen mellan flera växlar och den inneboende balansen i de roterande komponenterna leder till smidigare kraftöverföring och minskat brus och vibration jämfört med andra växeltyper, särskilt vid högre hastigheter.
• Hållbarhet och lång livslängd: Den robusta konstruktionen och balanserade lastfördelningen minimerar slitage på enskilda växeltänder och lager, vilket leder till en längre driftslivslängd och minskade underhållskrav, även under tunga belastningar.

Sammanfattning av planetära växellådans fördelar

Vi. Välja rätt planetväxellåda

Att välja rätt planetväxellåda är ett kritiskt steg för att säkerställa systemprestanda, tillförlitlighet och kostnadseffektivitet. Felaktigt urval kan leda till utrustningsfel, ineffektivitet eller onödig kostnad. Denna process kräver en omfattande förståelse av applikationens krav och noggrann matchning av växellådans olika parametrar.

1. Faktorer att tänka på: vridmoment, hastighet, växelförhållande, noggrannhet, miljö

När du väljer en planetväxellåda måste följande kärnfaktorer utvärderas omfattande:

• Vridmoment:
  • Utgångsmoment: Detta är en av de mest avgörande parametrarna. Du måste tydligt definiera kontinuerligt driftsmoment och någon potential toppmoment or accelerationsmoment applikationen kräver. Växellådans nominella utgångsmoment måste vara högre än applikationens kontinuerliga driftmoment, och dess maximala momentära vridmomentkapacitet måste kunna motstå applikationens topp eller starta vridmoment.
  • Starta vridmoment och bromsmoment: Dessa övergående vridmoment är ofta högre än kontinuerliga moment, och växellådan behöver tillräcklig reservkapacitet för att hantera dem.
  • Betygsatt vridmoment kontra maxmoment: De flesta tillverkare tillhandahåller ett nominellt utgångsmoment (vanligtvis det maximala vridmomentet som kontinuerligt kan överföras med en specifik hastighet och livslängd) och ett maximalt momenterat vridmoment (den absoluta gränsen som växellådan kan tåla under en kort varaktighet före potentiell skada). Välj alltid baserat på de faktiska behoven i din ansökan.
• Hastighet:
  • Ingångshastighet: Detta hänvisar vanligtvis till motorns utgångshastighet till växellådan. Varje planetväxellåda har en tillåten maximal ingångshastighet , överskrider vilket kan leda till överhettning, ökat buller eller minskad livslängd.
  • Utgångshastighet: Detta är den slutliga driftshastigheten som krävs av applikationen. Det härleds genom att dela ingångshastigheten med växelförhållandet.
  • Kontinuerlig driftshastighet: Hastigheten med vilken växellådan kan köras under längre perioder. Höghastighetsdrift ökar värmeproduktionen.
• Växelförhållande:
  • De redskapsförhållande fungerar som en bro mellan motorhastigheten och den önskade lasthastigheten. Det bestäms genom att dela ingångshastigheten med utgångshastigheten.
  • När du väljer ett förhållande ska du överväga motorns effektiva driftshastighetsområde och den slutliga hastigheten som krävs av lasten.
  • Om ett mycket högt reduktionsförhållande behövs, a Planetär växellåda med flera steg kan vara nödvändig. Olika förhållanden kommer att påverka växellådans storlek, effektivitet och kostnad.
• Noggrannhet (motreaktion):
  • Glapp: Hänvisar till vinkelspelet eller "slop" i växeltåget. Den mäts som rotationsmängden vid utgångsaxeln när ingångsaxeln hålls fixerad och gungad fram och tillbaka, vanligtvis uttryckt i bågsminut . Ju mindre motspel, desto högre är precisionen i växellådans växellåda.
  • Ansökningskrav:
    • Högprecisionsapplikationer (t.ex. robotik, CNC-maskiner, laserskärning): Kräva ultra-låga återfall av växellådor (t.ex. <3 båg-min) för att säkerställa korrekt positionering och vägspårning.
    • Allmänna industriella applikationer (t.ex. transportörer, förpackningsmaskiner): Kan ha mer avslappnade återfallskrav (t.ex. 5-15 båge-min).
  • Lägre backlash innebär vanligtvis mer exakt tillverkning och högre kostnad för växellådan.
• Miljö:
  • Driftstemperatur: Växellådor är utformade för specifika driftstemperaturintervall. Överskridande av dessa gränser kan påverka smörjmedelsprestanda, tätningsliv och den totala växellådans tillförlitlighet. Extremma varma eller kalla miljöer kräver specialdesign eller smörjmedel.
  • Skyddsklass (IP -betyg): Baserat på närvaron av damm, fukt eller frätande medel i arbetsmiljön, välj en växellåda med en lämplig IP -klassificering (t.ex. IP65, IP67) för att skydda interna komponenter.
  • Vibration och chockbelastningar: Om applikationen innebär höga vibrationsnivåer eller periodiska chockbelastningar, kan en mer robust konstruerad växellåda med mer hållbara lager krävas.
  • Monteringsutrymme: Medan planetära växellådor är kompakta, se till att det finns tillräckligt med utrymme för montering och korrekt värmeavledning.

2. Servicefaktor

De Servicefaktor ( f s ​ ) är en avgörande designmultiplikator som används för att justera växellådans nominella vridmoment för att redovisa olika osäkerheter och krävande förhållanden som finns i den faktiska applikationen. Det säkerställer att den valda växellådan har tillräcklig lastkapacitetsmarginal för sin avsedda livslängd och tillförlitlighet.

• Definition: Servicefaktorn är en korrigerande koefficient baserad på faktorer som lasttyp, chocknivå, daglig driftstimmar, startfrekvens och omgivningsförhållanden.
• Beräkning: De Nominell vridmoment av den valda växellådan bör vara större än eller lika med Obligatoriskt appliceringsmoment × Servicefaktor ( f s ​ ) .
• Typiskt servicefaktorområde: Vanligtvis mellan 1,0 och 2,0, eller ännu högre.
  • 1.0 - 1.2: Enhetlig belastning, kort daglig drift, inga chocker.
  • 1.2 - 1.5: Måttliga chockbelastningar, normal daglig drift.
  • 1.5 - 2.0: Tunga chockbelastningar, kontinuerlig tung drift, ofta startar/stopp.
• Betydelse: Tillverkare tillhandahåller vanligtvis detaljerade riktlinjer för urval av tjänster i sina produktkataloger. Att försumma servicefaktorn kan leda till överbelastning av växellådor, för tidigt slitage och misslyckande.

3. Tröghet

Tröghet (tröghetsmoment, J ) hänvisar till ett objekts motstånd mot förändringar i dess rotationsrörelse. När man väljer planetära växellådor för servo -applikationer är tröghetsmatchning ett kritiskt övervägande.

• Belastning tröghet: Trögheten för de mekaniska delarna som drivs av växellådan.
• Motor tröghet: Trögheten i motorns rotor.
• Växellådans tröghet: Trögheten i växellådans inre roterande komponenter (planetväxlar, solväxel etc.), uttryckt vanligtvis som tröghet reflekterad på ingångsaxeln.
• Tröghetsmatchningsförhållande: Det rekommenderas i allmänhet att hålla förhållandet mellan lasttröghet (reflekterad på motoraxeln) och motorns rotortröghet inom ett visst intervall, vanligtvis 1: 1 till 10: 1 (belastningströghet / motorströghet). Optimal matchning är ofta mellan 3: 1 och 5: 1.
  • För högt förhållande: Kan leda till motorisk kontrollinstabilitet, trög respons, överhettning eller vibrationer.
  • För lågt förhållande: Kan leda till ineffektiv drift, eftersom motorn inte fullt ut använder sin kapacitet.
• Beräkning: Belastningens tröghet återspeglas på motoraxeln genom att dela den med kvadratet för växelförhållandet. Till exempel om växelförhållandet är i och lasttröghet är J L ​ , den reflekterade belastningströgt vid motoraxeln är J L ​ / i 2 .

4. Termisk kapacitet

Termisk kapacitet Avser den maximala mängden värme som en växellåda kan spridas kontinuerligt utan att dess inre temperatur överstiger tillåtna gränser, med tanke på specifika omgivningsförhållanden.

• Värmekällor: Under driften genererar planetväxellådor värme på grund av växtätningsfriktion, bärfriktion och smörjmedelförluster. Om denna värme inte försvinner effektivt kommer inre temperaturer att stiga.
• Temperaturpåverkan: Överdrivet höga inre temperaturer påskyndar smörjmedelsnedbrytning, minskar tätningslivslängden och kan leda till för tidigt slitage eller skador på växlar och lager.
• Betydelse:
  • For Kontinuerlig tung, höghastighets- eller långvarighetsoperationer , Termisk kapacitet är en avgörande valparameter.
  • Även om en växellåda uppfyller vridmomentkapacitet och tröghetsmatchningskrav kan den fortfarande överhettas under kontinuerlig drift om dess termiska kapacitet är otillräcklig.
• Värmeavledning: Värme sprids vanligtvis genom växellådans höljets ytarea via naturlig konvektion, eller ibland genom tvingade kylsystem som fläktar. Tillverkarna tillhandahåller termiska kapacitetsdiagram eller data för att hjälpa användare att utvärdera detta.

5. Matchar växellådan till applikationen

Att välja en planetväxellåda är en iterativ process som involverar avvägningar och optimering av alla faktorer som nämns ovan.

1. Definiera applikationskrav: Ange tydligt det nödvändiga utgångsmomentet, hastigheten, noggrannheten, arbetscykeln och miljöförhållandena.
2. Preliminära beräkningar: Baserat på vridmoment- och hastighetsbehov bestämmer initialt det nödvändiga växelförhållandet.
3. Tillämpa servicefaktor: Justera vridmomentkravet genom att tillämpa lämplig servicefaktor baserat på lasttyp och driftsförhållanden.
4. Tröghetsmatchning: Utvärdera belastningens tröghet och reflektera den på motoraxeln via växelförhållandet för att säkerställa god matchning med motorns tröghet.
5. Verifiera termisk kapacitet: Speciellt för kontinuerlig drift, se till att den valda växellådans termiska kapacitet är tillräcklig för att sprida genererad värme.
6. Noggrannhetskrav: Baserat på applikationens efterfrågan på positioneringsprecision väljer du en växellåda med en lämplig återfallsklass.
7. Miljöens lämplighet: Kontrollera IP -skyddsgraden, driftstemperaturområdet och andra miljöspecifikationer.
8. Storlek och montering: Bekräfta de fysiska dimensionerna på växellådan som passar in i det tillgängliga utrymmet och att monteringsstilen uppfyller designkraven.
9. Konsultera tillverkare: Det slutliga urvalet bör integrera detaljerade tekniska specifikationer, prestandakurvor och urvalsguider som tillhandahålls av tillverkaren. Ofta kan tillverkarens ingenjörer erbjuda expertråd som är anpassade till din specifika applikation.

Nyckelfaktorer för planet för val av växellåda

Vii. Underhåll och felsökning

1. Regelbundna underhållsuppgifter

Proaktivt och schemalagt underhåll är mycket mer kostnadseffektivt än reaktiva reparationer. Ett typiskt underhållsregim för planetära växellådor bör inkludera:

• Visuella inspektioner: Kontrollera regelbundet växellådan för tecken på extern skada, lösa fästelement, ovanliga vibrationer eller oljeläckor runt tätningar och leder. En ren växellåda exteriör hjälper också till effektiv värmeavledning.
• Smörjmedelsnivåkontroll: Kontrollera regelbundet smörjmedelsnivån. För oljesmörjade enheter kan detta innebära en mätsticka eller en synglas. För fettsmörjade enheter, se till att fettbeslaget är tillgängligt och tydligt.
• Bedömning av smörjmedelstillstånd: Kontrollera smörjmedlets färg, tydlighet och konsistens. Alla tecken på missfärgning (mörkare), molnighet (vattenföroreningar) eller metallpartiklar indikerar ett behov av omedelbar smörjmedelförändring och ytterligare undersökning.
• Fästen täthetskontroll: Med tiden kan vibrationer få monteringsbultar och kopplingsfästelement att lossna. Kontrollera och torkera regelbundet alla kritiska bultar enligt tillverkarens specifikationer. Lösa anslutningar kan leda till felinställning, ökat slitage och buller.
• Rengöring: Håll växellådan yttre fritt från damm, smuts och skräp. En uppbyggnad kan fungera som ett isolerande skikt, hindra värmeavledningen och potentiellt leda till överhettning.

2. Smörjning

Smörjning är utan tvekan den mest kritiska faktorn i en planetarisk växellådans livslängd och prestanda. Det tjänar flera viktiga funktioner:

• Minskar friktion och slitage: Skapar en skyddande film mellan rörliga delar (växlar, lager), förhindrar kontakt med metall-till-metall.

• Sprider värme: Bär bort värme som genereras av friktion och hjälper till att upprätthålla optimala driftstemperaturer.

• Skyddar mot korrosion: Bildar en barriär mot fukt och frätande medel, vilket förhindrar rost och nedbrytning av interna komponenter.

• Rengör: Hjälper till att bära bort slitpartiklar och hålla de inre ytorna rena.

• Typer av smörjmedel:

  • Fett: Vanligtvis används för mindre, förseglade eller låghastighets växellådor. Det ger goda tätningsegenskaper och kan fungera i olika inriktningar. Men det erbjuder mindre kylkapacitet än olja.
  • Olja: Föredragna för större, högre eller högre effektapplikationer på grund av dess överlägsna kyl- och rengöringsfunktioner. Olika viskositeter finns tillgängliga baserat på hastighet, temperatur och belastning.

• Smörjmetoder:

  • Smörjning av fett: Appliceras via fettbeslag med specifika intervall.
  • Smörjning av oljebad: Växlar delvis nedsänkt i en oljebehållare, stänk olja på komponenter.
  • Splash -smörjning: Liknar oljebadet, men förlitar sig mer på växlarnas rörelse för att stänka olja.
  • Tvingad smörjning (oljecirkulation): Används för stora växellådor med hög effekt, där olja pumpas genom systemet, filtreras och kyls.

• Smörjningsschema: Fäst alltid strikt till Tillverkarens rekommendationer . Detta inkluderar:

  • Initial fyllning/ändring: Ofta krävs efter en första inbrottsperiod.
  • Regelbundna ändringsintervall: Baserat på driftstid, temperatur, belastning och typ av smörjmedel.
  • Top-ups: För system som tillåter det är det viktigt att upprätthålla rätt smörjningsnivå.

3. Vibrationsanalys

Vibrationsanalys är en kraftfull förutsägbar underhållsteknik som används för att upptäcka tidiga tecken på slitage, skador eller felinställning inom växellådan, ofta långt innan hörbart brus eller betydande fel inträffar.

• Ändamål: För att övervaka växellådans "hälsa" genom att analysera dess unika vibrationssignatur. Förändringar i denna signatur indikerar ett utvecklande problem.
• Hur det fungerar: Sensorer (accelerometrar) är fästa vid växellådans hus för att mäta vibrationer. Dessa mätningar analyseras sedan med avseende på specifika frekvenser och amplituder som motsvarar olika interna komponenter (t.ex. specifika växeltänder, lager, axlar).
• Vad det upptäcker:
  • Bärslitage: Ökad vibration vid specifika frekvenser relaterade till lagerelement (bollar/rullar, inre ras, yttre ras, bur).
  • Växeltandfel: Chipping, pitting eller slitage på växelständerna skapar unika vibrationsmönster.
  • Feljustering: Misjustering av axlar eller monteringsproblem kan orsaka karakteristiska vibrationer.
  • Obalans: Obalanserade roterande komponenter kan leda till ökad vibration.
  • Löshet: Lösa komponenter kan orsaka slagliknande vibrationer.
• Fördelar:
  • Minskad oplanerad driftstopp: Tillåter schemalagda reparationer under planerade underhållsfönster, vilket förhindrar katastrofala fel.
  • Optimerade underhållsscheman: Skift från tidsbaserat till tillståndsbaserat underhåll, vilket minskar onödiga interventioner.
  • Utökad komponentliv: Att ta itu med mindre frågor tidigt hindrar dem från att eskalera till stora problem.

4. Vanliga problem och lösningar

Felsökning av en planetväxellåda börjar ofta med noggrann observation av symtom (buller, värme, läckor, reducerad prestanda) och sedan systematiskt minska de potentiella orsakerna. Kontakta alltid växellådans tekniska manual först.

5. Bakställ (som ett problem)

Medan en del motreakt är normalt för alla växelståg, en Ökning av motreaktion indikerar ofta slitage eller skador.

• Orsaker:
  • Normalt slitage: Över längre driftsperioder kan tandytor och lageravstånd gradvis öka.
  • Bärslitage: Slitna lager gör det möjligt för axlar att röra sig radiellt, vilket ökar den effektiva avståndet mellan växeltänderna.
  • Gear Tandslitage/skador: Pitting, spalling eller överdrivet slitage på växeltänder ökar direkt spelet.
  • Felaktig montering: Felaktigt torvbultar eller felaktig montering under initial montering eller reparation.
  • Överbelastning/chockbelastningar: Plötsliga, överdrivna laster kan deformera eller skada växeltänder och lager.
• Symtom: Jerky eller Opresche Motion under riktningsändringar, minskad positioneringsnoggrannhet i precisionsapplikationer, ökat brus (clunking eller knackning under omvändningar).
• Lösningar:
  • För de flesta högprecision, förseglade planetära växellådor, betyder en ökning av motreaktion vanligtvis utbyte av växellådan eftersom interna komponenter inte är utformade för fältjustering eller reparation.
  • I vissa större, användbara industriella växellådor kan slitna komponenter (växlar, lager) vara utbytbara av en kvalificerad tekniker.
  • Se till att korrekt montering och kopplingsinriktning för att utesluta externa orsaker.

6. Buller (som ett problem)

Ovanligt brus från en planetväxellåda är en stark indikator på en underliggande fråga. Typen av brus kan ofta antyda problemet.

• Orsaker:
  • Otillräckligt eller förorenat smörjmedel: Brist på smörjmedelfilm eller slipande partiklar i olja/fett leder till ökad friktion och slipljud.
  • Slitna eller skadade lager: Producera gnällande, brummande eller slipande ljud, beroende på slitstyp och omfattning.
  • Skadade växeltänder: Chipping, grop eller trasiga tänder kan orsaka knackning, klumpning eller ojämn slipljud.
  • Feljustering: Mellan motorn och växellådan, eller växellådan och driven belastning, kan orsaka överdriven vibrationer och brus.
  • Överbelastning: Att arbeta utöver nominell kapacitet leder till ökad stress, värme och buller.
  • Resonans: Om driftsfrekvensen matchar en naturlig frekvens av maskinen kan den förstärka vibrationer och brus.
• Symtom: Vinning, brummande, slipning, klumpning, knackning, skramling.
• Lösningar:
  • Kontrollera/byt ut smörjmedel: Se till korrekt typ, nivå och renlighet.
  • Kontrollera för slitage: Lyssna på olika områden, överväg vibrationsanalys för att fastställa källan (lager, växlar).
  • Reglera: Verifiera och korrigera eventuell felinställning i drivtåget.
  • Minska belastningen: Se till att växellådan inte fungerar utöver dess kontinuerliga eller intermittenta vridmoment.
  • Isolering: Använd vibrationsdämpande fästen om brus beror på resonans eller överförda vibrationer.

Vanliga planetära växellådor, orsaker och lösningar

Viii. Framtida trender inom planetär växellåda teknik

Fältet för kraftöverföring utvecklas kontinuerligt, drivs av ökande krav på högre prestanda, större effektivitet, förbättrad intelligens och förbättrad hållbarhet mellan branscher. Planetary Gearbox Technology är i framkant av denna utveckling, med flera viktiga trender som formar dess framtid.

1. Framsteg inom material och design

Innovation inom materialvetenskap och designmetoder driver gränserna för vad planetära växellådor kan uppnå:

• Avancerade material:
  • Högre styrka-till-vikt-förhållande material: Forskning om nya stållegeringar, keramik och kompositmaterial syftar till att producera lättare men starkare växlar och hus. Detta är särskilt avgörande för flyg-, fordon (särskilt EV) och robotik där viktminskning direkt påverkar prestanda och energieffektivitet.
  • Förbättrade ytbehandlingar och beläggningar: Nya ythärdningstekniker (t.ex. avancerad nitrering, förgasning) och lågfriktion, högkläderbeständiga beläggningar (t.ex. DLC-diamantliknande kol) utvecklas. Dessa förbättrar hållbarheten hos växeltänder, minskar friktionsförluster och förlänger komponenternas operativa livslängd, även under extrema belastningar eller i utmanande miljöer.
  • Smart material: Även om den fortfarande till stor del är i forskning, kan den potentiella integrationen av smarta material som kan anpassa sig till förändrade förhållanden (t.ex. självsmörjande, självhelande egenskaper) kan revolutionera växellådans underhåll och livslängd.
• Optimerad växelgeometri och tanddesign:
  • Avancerad simulering och analys: Moderna beräkningsverktyg som Finite Element Analysis (FEA) och Computational Fluid Dynamics (CFD) gör det möjligt för ingenjörer att exakt modellera och simulera växel, stressfördelning och smörjflöde. Detta leder till optimerade växtandprofiler och geometrier som minimerar stresskoncentrationer, förbättrar belastningsdelningen, minskar bruset och maximerar effektiviteten.
  • Topografimodifiering: Att utforma specifika mikro-topografier på tandytor kan förbättra smörjmedelsfilmbildning, minska friktion och förbättra slitmotstånd.
• Tillsatsstillverkning (3D -utskrift):
  • Komplexa geometrier: 3D -utskrift möjliggör skapandet av mycket komplexa interna strukturer inom växellådor, såsom integrerade kylkanaler, optimerade lätta mönster eller till och med nya växellometrier som är omöjliga att producera med traditionella bearbetningsmetoder.
  • Snabb prototyper och anpassning: Denna teknik underlättar snabb prototypning av nya mönster och möjliggör kostnadseffektiv produktion av mycket anpassade planetväxellådor för nischapplikationer utan omfattande verktygskostnader.

2. Integration med smarta tekniker

Konvergensen av maskinteknik med digital teknik förvandlar planetära växellådor till "smarta" komponenter, som kan självövervakning och intelligent drift.

• Integrerade sensorer: Framtida växellådor kommer alltmer att ha inbäddade sensorer för realtidsövervakning av kritiska parametrar som:
  • Temperatur: Vid olika interna punkter för att upptäcka överhettning.
  • Vibration: För att identifiera tidiga tecken på lagerslitage eller växelskador.
  • Hastighet och vridmoment: För prestationsspårning och överbelastningsdetektering.
  • Smörjmedelskvalitet: Sensorer som kan upptäcka förorening eller nedbrytning av smörjmedlet.
• Artificiell intelligens (AI) och maskininlärning (ML):
  • Förutsägbart underhåll: AI -algoritmer analyserar data från integrerade sensorer för att förutsäga potentiella fel innan de inträffar, vilket möjliggör proaktivt underhåll och minimerar oplanerad driftstopp. Maskininlärningsmodeller kan identifiera subtila avvikelser i driftsmönster som mänsklig analys kan missa.
  • Prestandaoptimering: AI kan analysera driftsförhållandena och justera parametrar (om systemet tillåter) för att optimera effektiviteten eller förlänga komponentlivslängden.
  • Anomaliupptäckt: Snabbt flagga ovanliga driftsförhållanden som avviker från normalt beteende.
• Digital tvillingteknologi:
  • Virtuella kopior: Att skapa en virtuell "digital tvilling" av en fysisk växellåda möjliggör realtidssimulering, prestationsförutsägelse och virtuell testning av olika scenarier utan att påverka den faktiska fysiska enheten.
  • Förbättrad diagnostik: Den digitala tvillingen kan bearbeta data i realtid från den fysiska växellådan för att ge mycket exakt diagnostik och prognostik.

3. Tillståndsövervakning

Tillståndsövervakning (CM) är en hörnsten i smart växellåda teknik, skiftande underhållsstrategier från reaktiva eller tidsbaserade till förutsägbara och tillståndsbaserade.

• Definition: Tillståndsövervakning innebär att kontinuerligt eller regelbundet observera tillståndet för en planetväxellåda och dess komponenter för att identifiera förändringar som kan indikera ett utvecklande fel eller försämring av prestanda.
• Metoder:
  • Vibrationsanalys: (Som beskrivs i avsnitt VII) förblir ett primärt verktyg, vilket upptäcker problem som lagerslitage, växtandfel och obalans.
  • Temperaturövervakning: Spåra inre och yttre temperaturer för att identifiera friktionsinducerad värme, vilket indikerar potentiella smörjproblem eller överbelastning.
  • Oljeanalys: Laboratorieanalys av smörjprover för att upptäcka slitpartiklar, förorening (t.ex. vatten, bränsle) och smörjmedelsnedbrytning, vilket ger insikt i hälsan hos interna komponenter.
  • Akustisk utsläpp (AE): Lyssna på högfrekventa ljud som genereras av begynnande fel som sprickförökning eller ytskador.
• Fördelar: Proaktivt underhåll, minskad oplanerad driftstopp, ökad tillgångsanvändning, optimerade reparationsscheman, förlängd komponentlivslängd och förbättrad driftssäkerhet.

4. IoT -integration

The Internet of Things (IoT) Ansluter planetära växellådor till bredare digitala ekosystem, vilket möjliggör fjärrövervakning, datadriven beslutsfattande och sömlös integration i smarta fabriker (Industry 4.0).

• Anslutning: Växellådor kommer alltmer att vara utrustade med kommunikationsmoduler (t.ex. Wi-Fi, Cellular, Ethernet) för att överföra sensordata till lokala gateways eller molnbaserade plattformar.
• Fjärrövervakning och kontroll: Operatörer och underhållsteam kan övervaka växellådans hälsa, prestandametriker och ta emot varningar var som helst, underlätta fjärrdiagnostik och potentiellt till och med fjärrjusteringar.
• Datadriven insikter: De stora mängder data som samlas in möjliggör sofistikerad analys, ger djupare insikter i växellådans prestanda, identifierar trender, optimering av operativa parametrar och stödjer kontinuerliga förbättringsinitiativ.
• Integration med företagssystem: IoT-aktiverade växellådor kan sömlöst integreras med Enterprise Resource Planning (ERP) -system, tillverkning av exekveringssystem (MES) och datorstödda underhållshanteringssystem (CMM), vilket skapar en holistisk vy av fabriksverksamheter och underhållsbehov.

Dessa trender pekar kollektivt mot en framtid där planetära växellådor inte bara är mekaniska komponenter utan intelligenta, anslutna och självmedvetna system som bidrar väsentligt till effektivitet, tillförlitlighet och automatisering av industriella processer.

Slutsats: Recap of Planetary Gearboxes fördelar och användningar

Denna djupgående guide har korsat den komplicerade världen av planetära växellådor, från deras grundläggande arbetsprinciper till deras olika tillämpningar och djupa fördelar. Vi har undersökt hur dessa geniala mekaniska system, kännetecknad av deras centrala solväxel, kretsande planetväxlar och yttre ringväxel, förvandlar rotationskraft för att uppfylla de krävande kraven i den moderna industrin.

Vi har sett att kärnstyrkan hos planetära växellådor ligger i deras förmåga att leverera exceptionellt hög vridmomentdensitet inom en anmärkningsvärt kompakt fotavtryck . Denna unika design möjliggör en effektiv distribution av belastning över flera växelnät, vilket resulterar i Överlägsen kraftöverföringseffektivitet and minimal bakslag , som är avgörande för precisionskontroll. Dessa inneboende fördelar skiljer dem från konventionella växellösningar, vilket gör dem till en hörnsten i högpresterande maskiner.

Mångsidigheten i planetära växellådor är tydlig i deras utbredda antagande över en mängd sektorer. Från de exakta rörelserna industriautomation och de ledade lederna av robotik till de robusta kraven på flyg- and bilöverföringar , de är nödvändiga. Deras roll sträcker sig till energisektorn och driver vindkraftverk och säkerställa den exakta positioneringen av solspårningssystem och optimera prestanda i förpacknings- och tryckmaskiner . Oavsett applikationen tillhandahåller planetära växellådor konsekvent nödvändig kraft, hastighetsminskning och noggrannhet för att driva framsteg.

Dessutom har vi berört den kontinuerliga utvecklingen av denna teknik, drivet av framsteg inom material, tillverkningstekniker och integration av smarta tekniker. Framtiden lovar ännu mer intelligenta, anslutna och effektiva planetära växellådor, utrustade med sofistikerade konditionövervakning and IoT -kapacitet , pressa gränserna för prediktivt underhåll och operativ optimering.

I huvudsak är planetväxellådor mycket mer än bara komponenter för hastighetsminskning eller momentmultiplikation; De är viktiga möjliggörare av precision, makt och effektivitet i en värld som alltmer är beroende av avancerade maskiner. Eftersom branscher fortsätter att kräva högre prestanda i mindre, mer pålitliga paket, kommer uppfinningsrikedom och fördelar med planetväxellådor att säkerställa deras oundgängliga roll under decennier framöver. Vårt engagemang som ledande tillverkare är att fortsätta innovera och tillhandahålla avancerade planetariska växellåda lösningar som uppfyller våra kunders utvecklande behov och driver framtiden för mekanisk kraftöverföring.
